مضخة فراغية ذات حلقة مائية موثوقة للتعبئة والتغليف مدفوعة بالحزام

بشكل عام، يتم تفريغ مائع العمل لمضخة التفريغ الحلقية المائية بشكل مباشر، كما هو موضح في الشكل 1 أدناه:

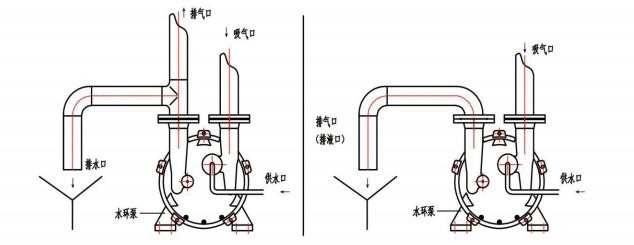

الشكل 1: رسم تخطيطي لإمداد وتفريغ سوائل العمل لمضخة فراغ حلقة الماء العامة

1. تدخل المياه التي يتم تفريغها بواسطة مضخة التفريغ الحلقية المائية إلى خزان المياه الكبير المتداول أو يتم تفريغها مباشرة.طريقة إمداد المياه والصرف هذه مريحة للتوصيل وسهلة الاستخدام،

ويستخدم على نطاق واسع في التطبيقات العملية.

ومع ذلك، إذا كان الوسط المستخرج يحتوي على مذيبات عضوية ومواد سامة، فإن طريقة الاستخدام الموضحة في الشكل 1 لها العيوب التالية:

1. عندما تقوم مضخة حلقة المياه بضخ الغاز، يتم خلط الغاز الذي يتم ضخه مع سائل العمل، ويحتوي الماء الذي يتم تفريغه من المخرج على بعض المذيبات العضوية والمواد السامة.بسبب التصريف الكبير للمياه، فإن تصريف المياه سوف يسبب تلوثًا كبيرًا للبيئة.

2. المياه التي تحتوي على مذيبات عضوية ومواد سامة ستطلق غازات ضارة، مما يؤدي إلى تفاقم التلوث البيئي.

3. ليس من السهل استعادة المذيب العضوي المستخرج ويتم إهداره.

نظام تدوير الدائرة المغلقة لمضخة التفريغ ذات الحلقة السائلة من سلسلة 2BW عبارة عن مجموعة كاملة من المعدات المكونة من مضخة التفريغ ذات الحلقة السائلة من سلسلة 2BV أو 2BE، فاصل الماء بالبخار، المبادل الحراري وملحقات خطوط الأنابيب المختلفة.بالمقارنة مع مضخة فراغ ذات حلقة سائلة واحدة، فهي أكثر ملاءمة
